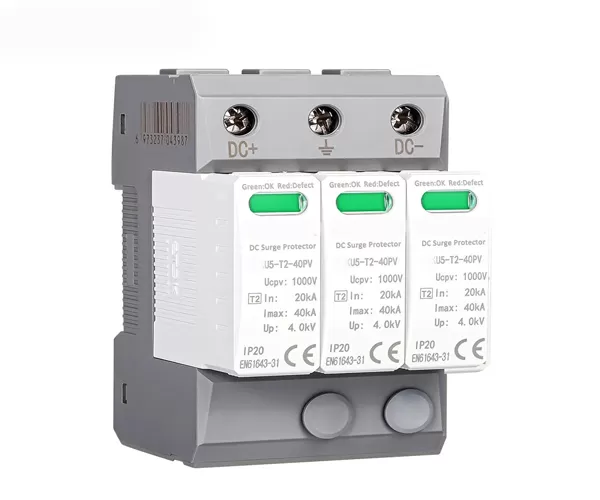

APU5-T2 DC Surge Protective Device (SPD) er egnet for AC 50/60Hz distribusjons- og kontrollsystemer med nominell spenning på enfase 230V/ trefase 400V. Den oppfyller testkravene på nivå II for overspenningsvern (SPD) og brukes til å undertrykke transiente overspenninger under utstyrets tålespenning, avlede overspenningsenergi, og dermed beskytte systemkretser og utstyr.
Overspenningsvern leder raskt overspenningsspenninger eller -strømmer i et elektrisk system til jord, og forhindrer at disse spenningene eller strømmen flyter gjennom utstyret, og beskytter det dermed mot skader.
Begrenser effektivt overspenninger og utladningsstrømmer, og sikrer sikkerheten til elektronisk utstyr.
Ved å redusere overspenningspulser i et elektrisk system, forbedrer overspenningsvern systemets stabilitet og pålitelighet, og reduserer forekomsten av systemfeil.
Det gir sikkerhetsbeskyttelse for ulike elektroniske enheter, instrumenter og kommunikasjonslinjer.
Tekniske data | ||||||
SPD-klassifisering iht. IEC/EN 61643-11 | T2 | T2 | T2 | T2 | T2 | |
Maks. kontinuerlig driftsspenning (AC) | Uc | 150V | 275V | 320V | 385V | 440V |
Maks. kontinuerlig driftsspenning (AC) | Uc(N-PE) | 255V | 255V | 255V | 255V | 255V |
Nominell utladningsstrøm (8/20μs) | In | 20kA | 20kA | 20kA | 20kA | 20kA |
Maksimal utladningsstrøm (8/20μs) | Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
Spenningsbeskyttelsesnivå | Up | ≤0,8kV | ≤1,3kV | ≤1,5kV | ≤1,8kV | ≤2,0kV |
Spenningsbeskyttelsesnivå 5 kA | Up | ≤0,6kV | ≤1,0kV | ≤1,2kV | ≤1,4kV | ≤1,6kV |
Spenningsbeskyttelsesnivå | Up(N-PE) | ≤1,5kV | ≤1,5kV | ≤1,5kV | ≤1,5kV | ≤1,5kV |
Maks. reservesikring | 125AgL | |||||
Responstid | tA | ≤25ns | ||||
Responstid | tA(N-PE) | ≤100ns | ||||
Driftstemperaturområde | Tu | -40°C~80°C | ||||
Driftstilstand/feilindikasjon | Grønn/Rød | |||||
Tverrsnitt (min.) | 4mm² | |||||
Tverrsnitt (maks.) | 35mm² | |||||
For montering på | 35mm DIN-skinne | |||||
Kapslingsmateriale | Termoplast UL94-V0 | |||||
Beskyttelsesgrad | IP20 | |||||
Antall poler | 1P, 2P, 3P, 4P, 1P+NPE, 3P+NPE | |||||
