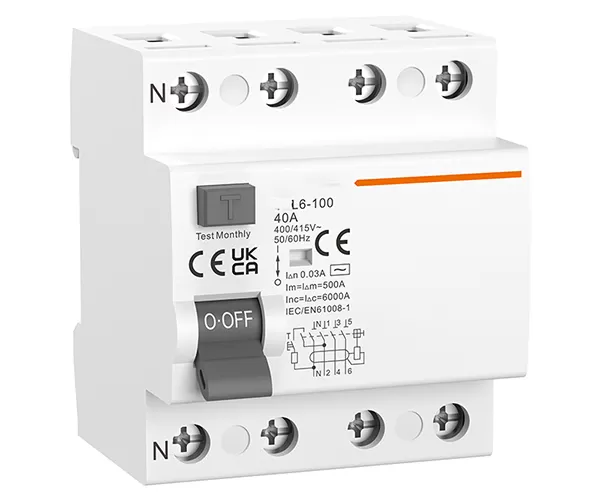

APL6-100 er en høykapasitets magnetisk lekkasjestrømbryter (jordfeilbryter) i samsvar med IEC 61008-1-standarder, designet for industrielle og kommersielle applikasjoner. Den kan håndtere strømmer på opptil 100A, og gir pålitelig lekkasjestrømbeskyttelse som sikrer sikkerheten til personell og utstyr i høyeffektmiljøer.
Håndterer strømmer på opptil 100A, noe som gjør den egnet for tunge applikasjoner.
Sikrer rask og pålitelig frakobling ved lekkasjestrøm.
Tilgjengelig i begge konfigurasjoner for å tilpasses ulike koblingssystemer og bruksområder.
Oppfyller internasjonale sikkerhetsstandarder for jordfeilbrytere, og garanterer pålitelig ytelse.
Designet for enkel installasjon og brukervennlig betjening med tydelige PÅ/AV-indikatorer.
Gir effektiv beskyttelse mot elektriske støt og potensielle brannfarer forårsaket av lekkasjestrømmer.
Bygget med materialer av høy kvalitet for å tåle tøffe driftsforhold og sikre lang levetid.
Tekniske data | |
Standard | IEC/EN61008-1 |
Beskyttelse | Jordfeil |
Utløsertype | Elektromagnetisk |
Beskyttelsestype (elektrisk lekkasje) | AC, A, G, S |
Antall poler | 2P(1P+N), 4P(3P+N), N-pol til høyre |
Merke strøm (In) | 16, 25, 32, 40, 63, 80, 100A |
Merke følsomhetsstrøm I△n | 10, 30, 100, 300mA (10mA kun for In=16-25A) |
Reststrøms utkoblingstid under I△n | ≤0,1s |
Merke reststrøm slutte- og brytekapasitet (I△m) | 500A (In=16-40A), 10In (In=63-100A) |
Merkespenning (Ue) | 1P+N:230/240V~, 3P+N:400/415V~ |
Merke frekvens | 50/60Hz |
Merke brytekapasitet | 6,000A, 10,000A |
SCPD sikring | 6000 – 10000 |
Merke impuls med standard spenning (1,5/50) Uimp | 4,000V |
Dielektrisk testspenning ved ind. frekvens i 1 min | 2kV |
Elektrisk levetid | 2 000 sykluser |
Mekanisk levetid | 4 000 sykluser |
Kontaktposisjonsindikator | Ja |
Jordfeilindikator | Ja |
Beskyttelsesgrad | IP20 |
Omgivelsestemperatur | -5 ℃ til +40 ℃, maks. 95 % luftfuktighet |
Tilkoblingstype for terminal | Kabel/stiftskinne/gaffelskinne |
Maks. terminalstørrelse for kabel | 35mm² |
Maks. tiltrekningsmoment | 2,5 N·m |
Installasjon | Montering på 35 mm DIN-skinne |
Tilkobling | Fra topp og bunn |
