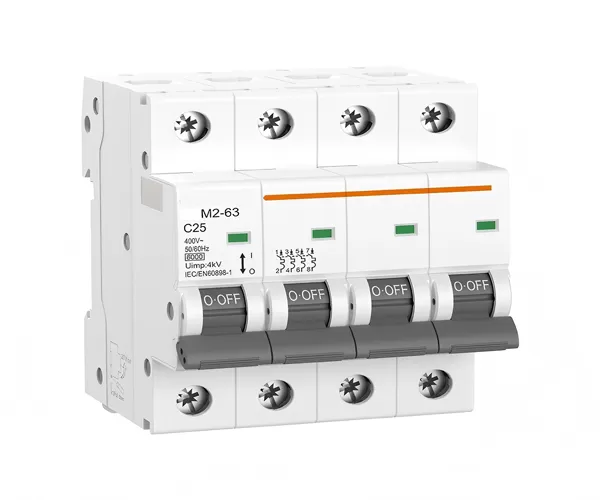

Den APM2-63 Miniatyr Effektbryter(MCB) benytter en energilagringsdriftsmekanisme, noe som gir lengre levetid; kapslingen og funksjonskomponentene er laget av importerte flammehemmende, varmebestandige og støtresistente plastmaterialer; og dens høye strømbegrensningsevne sikrer kostnadseffektiviteten til produktserien.
Forhindrer effektivt elektriske branner og beskytter ledninger og apparater mot skade. Mer følsom og raskere enn en sikring.
Enkel å tilbakestille etter en feil, eliminerer behovet for å bytte sikring.
Egnet for boliger, næringsbygg, datasentre, marine og industrielle miljøer.
CB, CE, UKCA, Inmetro
Tekniske data | |
Standard | IEC/EN 60898-1 |
Beskyttelse | Overstrøm og kortslutning |
Utløsertype | Termomagnetisk |
Antall poler | 1P,2P,3P,4P,1P+N,3P+N |
Merkespenning (Ue) | 240/415V~ |
Merke strøm (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Merke frekvens | 50/60Hz |
Merke kortslutningsevne (Icn) | 6kA |
Energibegrensingsklasse | 3 |
Merke impulsstøtspenning (Uimp) (1,2/50μs) | 4kV |
Dielektrisk testspenning | 2kV (50/60 Hz, 1 min.) |
Termisk utløsningskarakteristikk | (1,13-1,45)xIn |
Korttidsutløsningskarakteristikk | B:(3-5)xIn, C:(5-10)xIn, D:(10-20)xIn |
Elektrisk levetid | 4 000 sykluser |
Mekanisk levetid | 10 000 sykluser |
Kontaktposisjonsindikator | grønn AV/rød PÅ |
Beskyttelsesgrad | IP20 |
Omgivelsestemperatur | -5 °C til +40 °C, maks. 95 % luftfuktighet |
Tilkoblingstype for terminal | Kabel/stift-skinne |
Maks. terminalstørrelse for kabel | 25 mm² |
Maks. tiltrekkingsmoment | 2,5 N·m |
Installasjon | Montering på 35 mm DIN-skinne |
Tilførselsmetode | Bidireksjonal |
