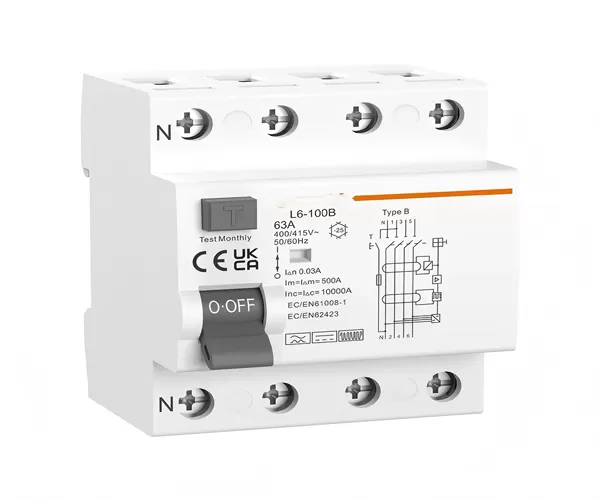

AP Type B Reststrømsbryter (RCCB), med en merket strøm på 100A og evne til å detektere et bredt spekter av lekkasjestrømmer, er en robust og holdbar RCCB ideell for høyeffektapplikasjoner som industrielle miljøer, fornybare energisystemer og ladningsinfrastruktur for elektriske kjøretøy. APL6-100B sikrer forbedret sikkerhet og pålitelighet, og beskytter mennesker og utstyr mot risikoen for lekkasjestrøm.
Gir avansert beskyttelse mot AC, pulserende DC og jevn DC lekkasjestrømmer for maksimal sikkerhet i komplekse elektriske miljøer.
100A-klassifiseringen gjør den egnet for høyeffektapplikasjoner og krevende industrielle miljøer.
Gir effektiv beskyttelse for systemer med frekvenser opp til 1000 Hz, ideell for installasjoner med vekselrettere og frekvensomformere.
Oppdager og reagerer på selv de minste jordfeilstrømmer, og sikrer maksimal sikkerhet for personell og utstyr.
Bygget med holdbare materialer av høy kvalitet for å tåle tøffe industrielle forhold og sikre langvarig ytelse.
Designet for enkel montering på DIN-skinne og har tydelige statusindikatorer for enkel overvåking og feilsøking.
Oppfyller internasjonale sikkerhetsstandarder for Type B RCCB-er, og garanterer pålitelig beskyttelse og overholdelse.
Tekniske data | |
Standard | IEC61008-1, IEC62423 |
Beskyttelse | Jordfeil |
Utløsertype | Elektromagnetisk |
Beskyttelsestype (elektrisk lekkasje) | B |
Antall poler | 2P(1P+N), 4P(3P+N), N-pol til venstre |
Merkespenning (Ue) | 2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~ |
Isolasjonsspenning Ui | 500V |
Merkestrømmer (In) | 16,25,32,40,63,80,100A |
Merkefølsomhetsstrømmer I△n | 30,100,300mA |
Residuelstrøms utkoblingstid ved I△n | ≤ 0,1s |
Merket inn- og utkoblingskapasitet for residuelstrøm (I△m) | 500A(In≤50A), 10In(In>50A) |
Merkefrekvens | 50/60Hz |
Merket bruddkapasitet | 10 000A |
SCPD-sikring |
|
Merket impulsfast spenning (1,5/50) Uimp | 4 000V |
Dielektrisk testspenning ved nettfrekvens i 1 min | 2,5kV |
Elektrisk levetid | 2 000 sykluser |
Mekanisk levetid | 4 000 sykluser |
Kontaktposisjonsindikator | Ja |
Jordfeilindikator | Ja |
Beskyttelsesgrad | IP20 |
Omgivelsestemperatur | -25℃ til +40℃, maks. 95 % luftfuktighet |
Terminaltilkoblingstype | Kabel / pinneskinne / gaffelskinne |
Maks. terminalstørrelse for kabel | 35 mm² |
Maks. tiltrekkingsmoment | 2,5 N·m |
Installasjon | Montering på 35 mm DIN-skinne |
Tilkobling | Fra topp og bunn |
